Що робить ця схема

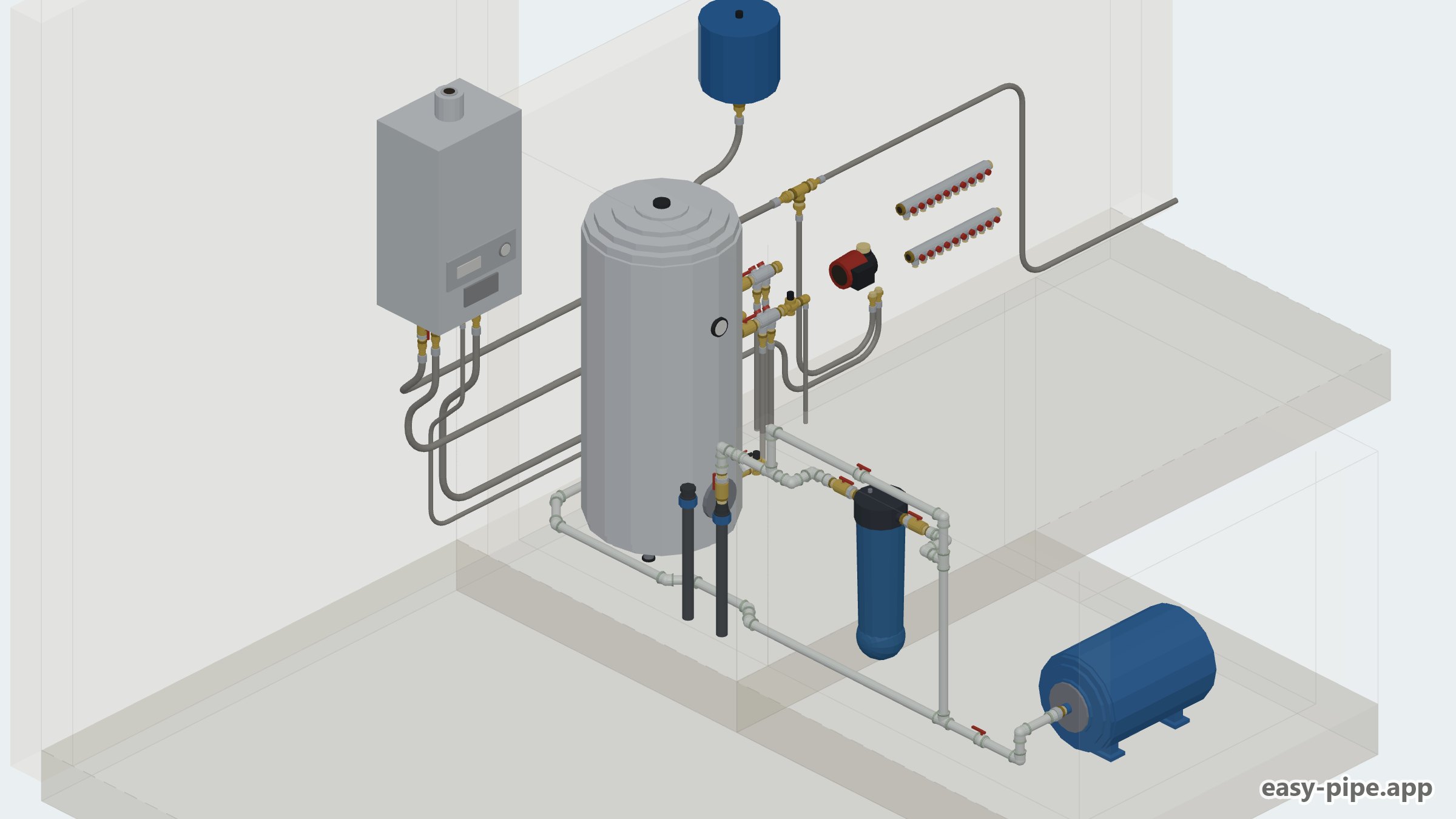

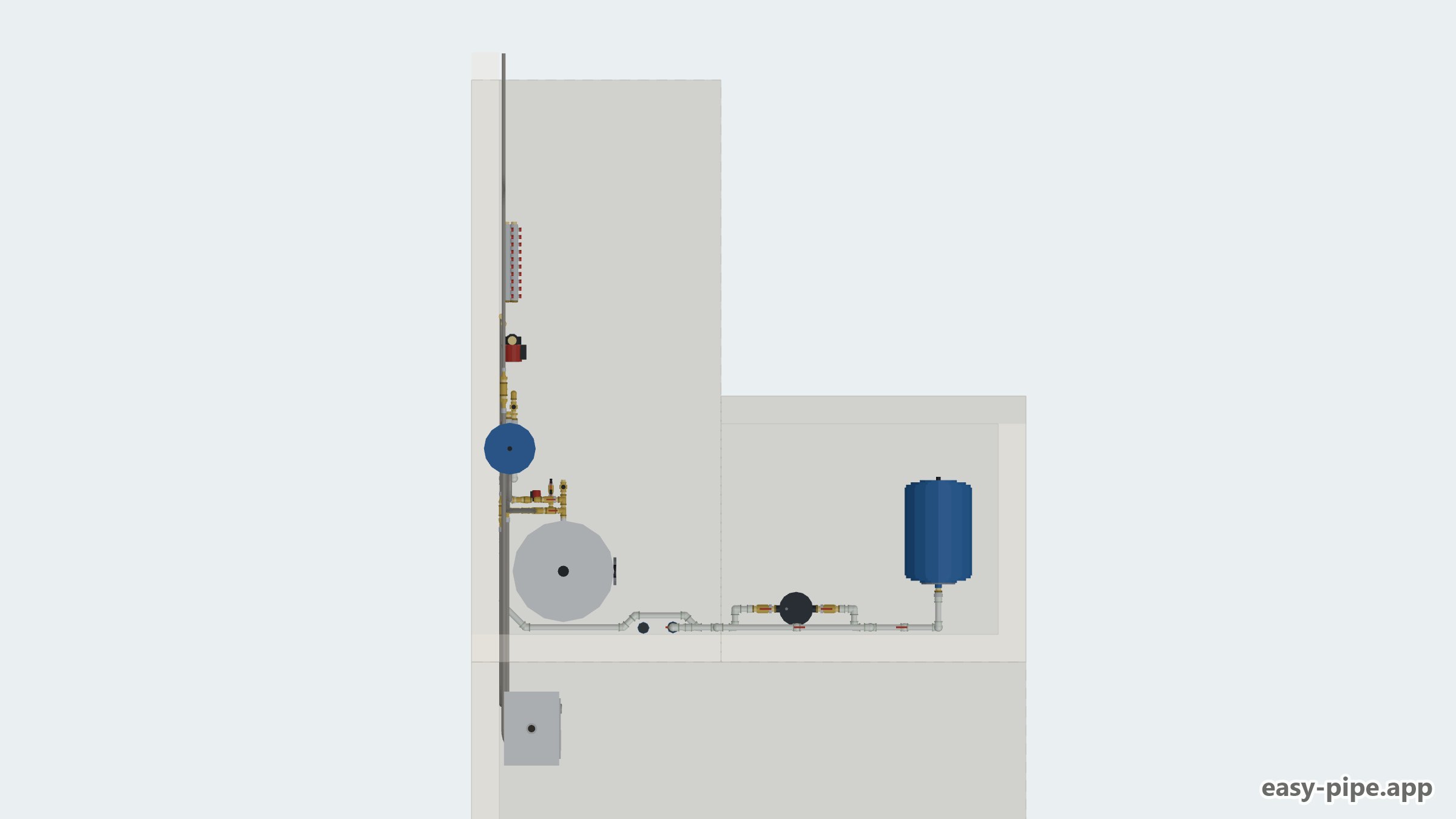

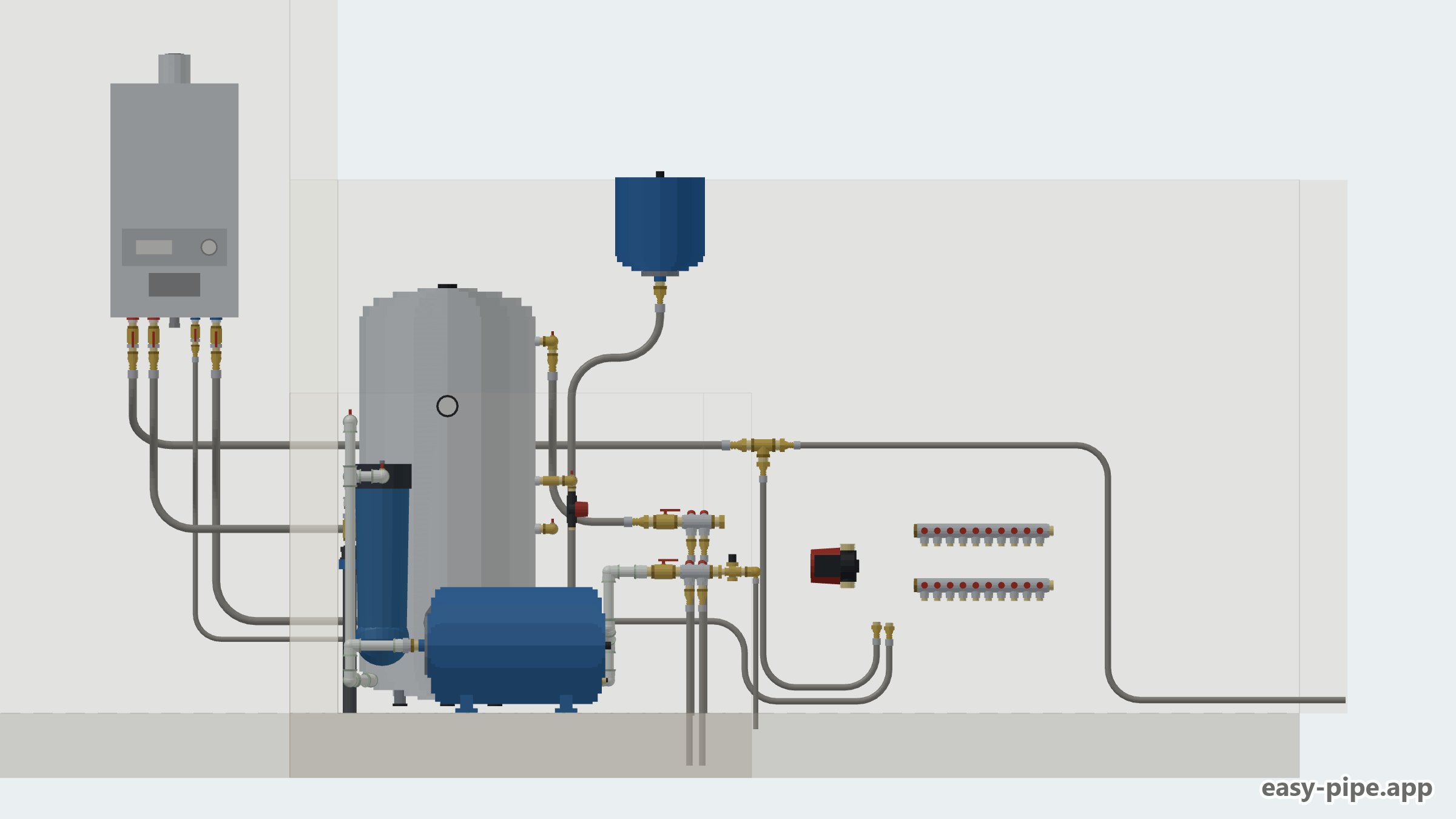

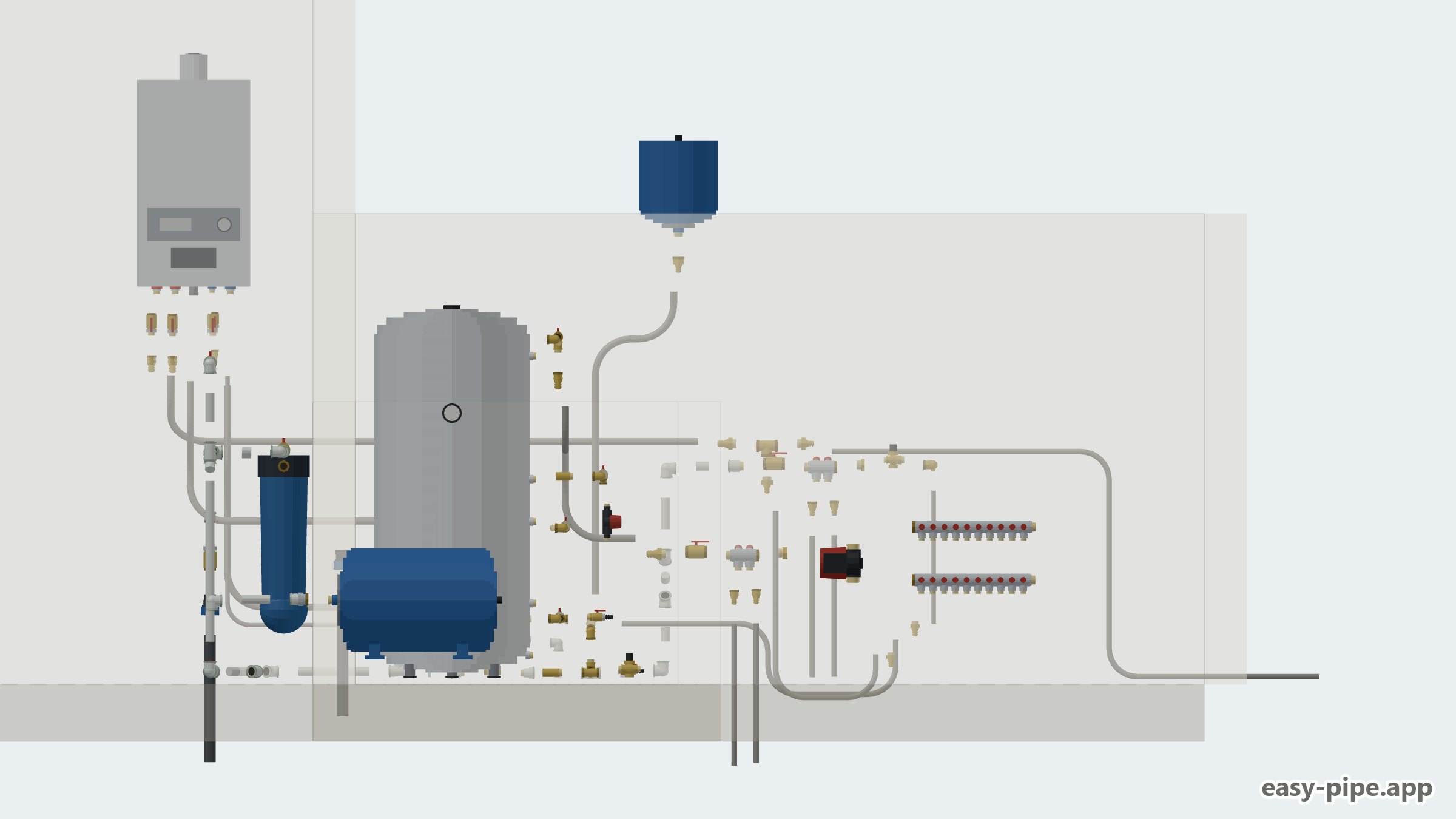

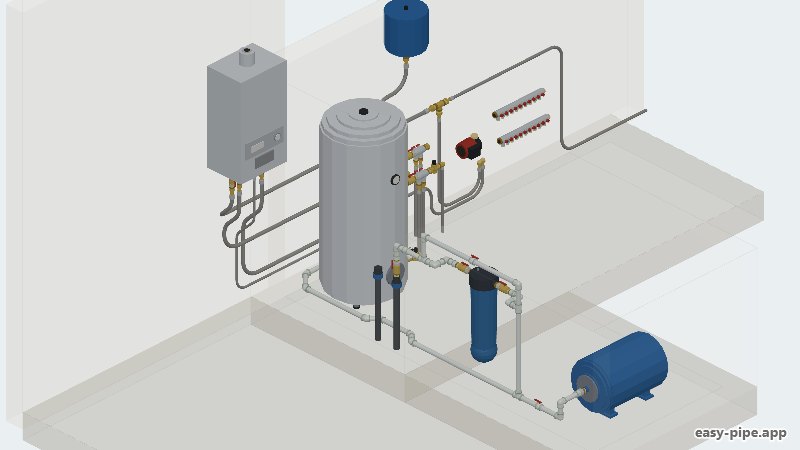

Проєкт водопостачання та опалення будинку об'єднує два контури в одній котельні. Холодна вода заходить у будинок, проходить запірну арматуру та вузол водопідготовки, після чого ділиться на холодну лінію до точок розбору та лінію на приготування гарячої води. Гаряча вода подається на санвузли та кухню, зворотка рециркуляції (якщо вона закладена) повертає охололу воду до джерела нагріву, щоб на змішувачі не доводилося зливати холодне.
Опалювальна частина — це обв'язка котла з теплоносієм, групою безпеки, розширювальним баком і циркуляційними насосами. Від котла теплоносій іде на розподільчий вузол, де потік ділиться на високотемпературний контур радіаторів і низькотемпературний контур теплої підлоги. На теплу підлогу ставиться змішувальний вузол із термоголовкою або триходовим клапаном: він підмішує зворотку в подачу і тримає температуру петель у робочому діапазоні. Колектор теплої підлоги з витратомірами дозволяє збалансувати петлі за довжиною.
Схема розрахована на приватний будинок з окремим приміщенням котельні та кількома санвузлами. У конструкторі easy-pipe можна змінити кількість контурів теплої підлоги та радіаторних гілок, діаметри труб, склад фільтрації, тип джерела гарячої води й розташування обладнання, а потім вивантажити специфікацію під свій будинок.
Характеристики схеми
- Призначення
- Водопостачання та опалення приватного будинку
- Вузол
- Обв'язка котельні
- Опалювальні контури
- Радіатори та тепла підлога
- Регулювання теплої підлоги
- Змішувальний вузол, колектор із витратомірами
- Водопостачання
- Холодна та гаряча вода з розведенням по точках
- Елементів у схемі
- 168
- Автор проєкту
- Петрович
- Правка схеми
- Відкривається в конструкторі easy-pipe
Як збиралося: покроково
Ввід води та водопідготовка
Заведіть холодну воду в котельню, поставте на вводі кульовий кран і механічний фільтр грубої очистки. За ним збирається вузол водопідготовки під якість води в джерелі. Вихід водопідготовки розділяється на холодну лінію та лінію на нагрів гарячої води.
Розведення холодної та гарячої води
Від вузла вводу розведіть холодну воду на санвузли, кухню та технічну точку. Гарячу лінію ведіть від джерела нагріву тими самими маршрутами, по можливості паралельно холодній. Кожну гілку відсічіть краном, щоб обслуговувати точку без зупинки всього будинку.
Обв'язка котла
Підключіть котел до подачі та зворотки через відсічні крани, установіть групу безпеки з запобіжним клапаном, автоматичним повітровідвідником і манометром. На зворотці поставте фільтр-грязьовик і розширювальний бак. Заповніть систему та перевірте тиск за манометром.
Розподільчий вузол і радіатори
Зберіть розподільчий вузол, від якого йдуть опалювальні гілки. Радіаторний контур підключається через циркуляційний насос і балансувальну арматуру. На кожен радіатор ставляться терморегулювальний і запірний клапани для налаштування по кімнатах.
Контури теплої підлоги
Установіть колектор теплої підлоги зі змішувальним вузлом і насосом, підключіть до нього петлі подачі та зворотки. Витратомірами на колекторі вирівняйте витрату по петлях залежно від їхньої довжини. Обмежте температуру подачі в підлоги термостатичним елементом змішувального вузла.
Опресування та пусконалагодження
Опресуйте водопровід і систему опалення окремо, витримайте тиск і огляньте всі з'єднання. Видаліть повітря через повітровідвідники та крани на колекторах. Після запуску котла прогрійте систему і ще раз перевірте балансування радіаторів і петель підлоги.
Відео та анімація роботи
Часті запитання
Чи можна підключити радіатори та теплу підлогу до одного котла?
Так, саме так і зібраний цей проєкт. Котел працює на розподільчий вузол, від якого окремими групами відходять радіатори та тепла підлога. Різниця в температурі вирішується змішувальним вузлом на колекторі підлоги: він підмішує зворотку в подачу і тримає в петлях низьку температуру, поки радіатори отримують теплоносій напряму від котла.
Навіщо потрібен розширювальний бак у котельні?
При нагріванні теплоносій збільшується в об'ємі, і без розширювального бака тиск у системі зростав би до спрацювання запобіжного клапана. Бак приймає надлишок об'єму мембраною і повертає його при охолодженні. Окремий бак потрібен і для контуру гарячого водопостачання, якщо вода гріється в накопичувальній ємності.
Яка температура має бути в контурі теплої підлоги?
Петлі теплої підлоги працюють на низькій температурі подачі, зазвичай помітно нижчій за радіаторну. Конкретне значення задається змішувальним вузлом і залежить від покриття підлоги, кроку укладання та тепловтрат кімнати. Налаштування ведеться за фактом: виставляють обмеження на термоелементі, прогрівають систему і коригують витратомірами на колекторі.
Чи потрібна рециркуляція гарячої води?
Рециркуляція має сенс, коли до дальнього змішувача йде довга лінія і воду доводиться довго зливати. У схемі це окрема зворотна лінія з насосом, яка повертає охололу воду до джерела нагріву. Для компактного розведення з короткими плечима рециркуляцію можна не закладати.
Чи можна змінити схему під свій будинок?
Так, проєкт водопостачання та опалення будинку відкривається в конструкторі easy-pipe і правиться повністю: кількість контурів теплої підлоги та радіаторних гілок, діаметри труб, склад фільтрації на вводі, тип джерела гарячої води та компонування котельні. Після правки формується специфікація за вашою версією схеми.
