Як обв'язати накопичувальний бойлер

Загальна схема: що стоїть між стояком і баком

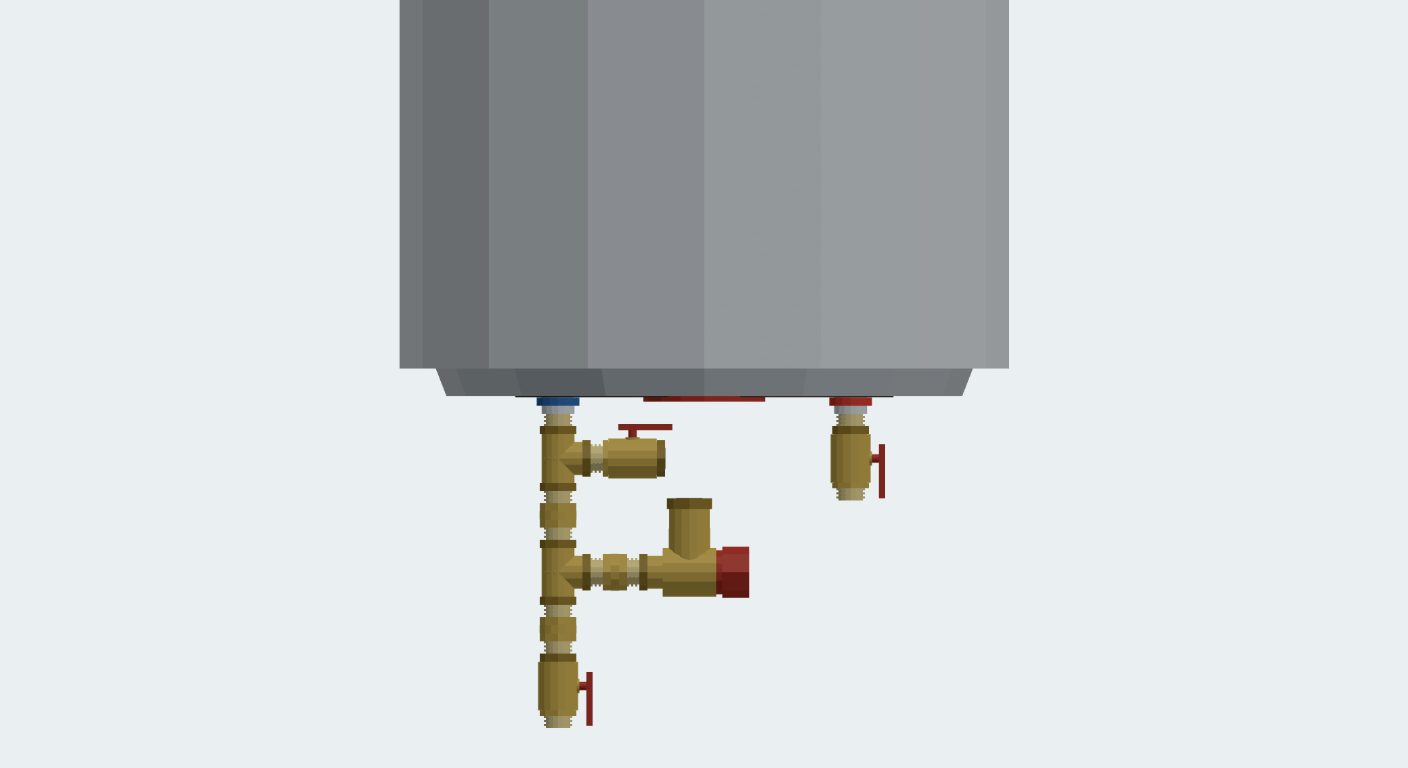

З боку холодної води в будь-якого накопичувального бойлера — електричного чи непрямого — ланцюжок один і той самий, і читати його зручніше від бака: трійник зі зливним краном просто на патрубку, потім запобіжно-зворотний клапан, потім відсічний кран — і далі підводка від стояка. Вихід гарячої води простіший: відсічний кран і лінія до змішувачів.

Зливний трійник стоїть саме між баком і клапаном: нижче ланцюжком сидить зворотний клапан, і через нього бак не спорожнити. Запірної арматури на цій ділянці не ставлять, але трійник зі зливним краном нею не вважається — потік він не перекриває.

• Трійник зі зливним краном — єдиний спосіб спорожнити бак: сам через змішувачі він не зливається.
• Запобіжно-зворотний клапан: зворотна частина не пускає гарячу воду назад у стояк, запобіжна стравлює надлишок тиску. Скид відведений униз видимою трубкою.
• Відсічний кран — щоб обслуговувати бойлер, не перекриваючи всю квартиру.
• Розширювального бака в базовій схемі немає: це опція «щоб клапан не крапав» — про неї нижче.

Три деталі, без яких не можна

Запобіжний клапан — обов'язковий за паспортом будь-якого накопичувального бойлера. Якщо термостат відмовить і ТЕН не вимкнеться, тиск у баку росте до розриву — клапан стравить його раніше. Це остання лінія захисту, тому правило жорстке: між клапаном і баком не ставиться жодна запірна арматура — кран у цьому місці скасовує захист.

Зворотний клапан розв'язує іншу задачу: нагріта вода розширюється, і без нього бак виштовхував би гарячу воду назад у стояк холодної — ви б гріли стояк власним коштом, а до сусідів ішла б тепла «холодна» вода. Заразом він не дає баку спорожнитися через підводку, якщо вода в стояку зникла, — ТЕН не оголиться. У збірних «групах безпеки» зворотний і запобіжний клапани вже зібрані в один корпус.

Відсічні крани на холодній і гарячій стороні — для обслуговування: зняти бойлер на заміну анода чи ТЕНа, не зливаючи й не перекриваючи решту квартири. З обох боків — через роз'ємні з'єднання (американки).

Дренаж запобіжного клапана відводять униз прозорою або короткою видимою трубкою: краплі — це діагностика, їх треба бачити, а не ховати в герметичний шланг.

Чому крапає із запобіжного клапана

Вода під час нагріву з 10 до 60 °C розширюється приблизно на 2 %: у 80-літровому баку це близько півтора літра, яким нема куди подітися — зворотний клапан замкнув контур. Тиск росте, доки запобіжний клапан не почне стравлювати надлишок. Тому легке крапання при нагріві — не поломка, а штатна робота: саме так і живе більшість бойлерів, у яких скид просто відведений трубкою в дренаж.

Якщо крапання набридло — шкода води, клапан зношується, — є опція: розширювальний бак для ГВП об'ємом близько 10 % від об'єму бойлера. Мембрана приймає розширення, і клапан перестає крапати. Обов'язковим цей бак не є. Якщо ставите — потрібен бак для питної води й температур ГВП; опалювальний розширювальний бак і гідроакумулятор ХВП не підходять — інші мембрани й допуски.

Покрокове підключення електричного бойлера

• Перекрийте стояк і скиньте тиск, відкривши найближчий змішувач.
• На патрубок холодної води накрутіть трійник зі зливним краном — це єдина точка, через яку бак потім можна спорожнити.
• Далі — запобіжно-зворотний клапан із комплекту бойлера (скид відведіть трубкою вниз, у дренаж), потім американка й відсічний кран. Між клапаном і баком — лише зливний трійник, жодної запірної арматури.
• На вихід гарячої води: американка й відсічний кран, далі лінія до змішувачів.
• Відкрийте холодну воду й будь-який змішувач на «гарячу»: бак заповнюється, доки з крана не піде рівний струмінь без повітря. Лише після цього вмикайте живлення — пуск ТЕНа в порожньому баку вбиває його за хвилини.
• Перевірте з'єднання під робочим тиском і після першого повного нагріву: латунь і ущільнення злегка «сідають» на температурі.

Підводку до бойлера роблять жорсткою трубою або якісною гнучкою підводкою, але гнучка на гарячій стороні живе найменше в квартирі: її міняють за регламентом, а не «коли лусне».

Бойлер непрямого нагріву: чим відрізняється обв'язка

Водяна сторона непрямого бойлера — точно така сама, як в електричного: трійник зливу, запобіжно-зворотний клапан, відсічні крани. Відмінність у тому, що воду гріє не ТЕН, а змійовик, яким котел ганяє теплоносій, — і з'являється другий, грійний контур.

З настінним котлом, у якого є вихід на бойлер, обв'язка мінімальна: котловий триходовий клапан сам перемикає потік «опалення / бойлер» за датчиком температури, який вставляється в гільзу бака. Докуповувати насос не треба — працює котловий.

Якщо виходу на бойлер у котла немає, ставиться окремий завантажувальний насос на гілку змійовика. Тоді на паралельних гілках (опалення і бойлер) потрібні зворотні клапани — без них зупинений контур підкручується паразитним потоком від насоса сусідньої гілки, що працює, і радіатори гріються влітку.

Перед котлом на зворотній лінії в будь-якій схемі має стояти грязьовик: шлам із системи опалення першим забиває теплообмінник котла і крильчатки насосів.

Пріоритет ГВП — штатний режим: доки бойлер гріється, опалення стоїть на паузі. Для бака 100–150 л це 20–40 хвилин, будинок охолонути не встигає.

Рециркуляція ГВП: коли вона потрібна

Якщо від бойлера до дальнього змішувача більше 8–10 метрів труби, гарячої води доводиться чекати, зливаючи охололу. Рециркуляція розв'язує це: окрема лінія повертає воду від дальньої точки до бака, а маленький насос повільно ганяє її по кільцю — гаряча вода біля крана миттєво.

Що додається: рециркуляційний насос для ГВП (бронза або нержавійка — звичайний чавунний опалювальний у питній воді не живе), зворотний клапан на лінії повернення і, бажано, таймер або термостат: ганяти кільце цілодобово — значить цілодобово втрачати тепло через стінки труб.

У частини бойлерів є штатний патрубок рециркуляції. Якщо його немає, лінію повернення заводять трійником на ділянці між групою безпеки і баком — зі зворотним клапаном на самій лінії повернення, щоб насос не гнав воду в холодну підводку.

Яку температуру ставити

• 55–60 °C — робочий діапазон: при 20–45 °C легіонела розмножується, при 50 °C лише повільно гине, а вище 60 °C швидше росте накип на ТЕНі й помітніші тепловтрати.
• Економія на 40–45 °C — оманлива: бак «на межі» за гігієною, а запас гарячої води менший — за тієї ж ванни бойлер закінчується раніше, адже гарячу розбавляють менше.
• Раз на місяць корисно прогріти бак до максимуму на пару годин — термічна дезінфекція.
• У жорсткій воді кожен градус вище 60 °C прискорює накип: анод і ТЕН доведеться обслуговувати частіше.
