Скільки міліметрів у трубній різьбі
Таблиця розмірів різьби BSP
У побутовій сантехніці Європи та пострадянських країн використовується трубна різьба BSP: циліндрична G на фітингах і арматурі, конічна R на кінцях сталевих труб — зовнішні діаметри в них однакові, таблиця одна. Виміряйте штангенциркулем зовнішній діаметр зовнішньої різьби та знайдіть рядок:
| Різьба | Зовнішній Ø, мм | Ниток на дюйм | Крок, мм |
|---|---|---|---|
| 1/4″ | 13,2 | 19 | 1,337 |
| 3/8″ | 16,7 | 19 | 1,337 |
| 1/2″ | 21,0 | 14 | 1,814 |
| 3/4″ | 26,4 | 14 | 1,814 |
| 1″ | 33,2 | 11 | 2,309 |
| 1 1/4″ | 41,9 | 11 | 2,309 |
| 1 1/2″ | 47,8 | 11 | 2,309 |
| 2″ | 59,6 | 11 | 2,309 |
Діаметри наведені для зовнішньої різьби, замір по вершинах витків. Внутрішня різьба того ж розміру міряється зсередини приблизно на 2–3 мм менше: 1/2″ → ≈18,6 мм, 3/4″ → ≈24,1 мм, 1″ → ≈30,3 мм.
Розміри різьб у масштабі
Ті самі різьби, намальовані кільцями в реальній пропорції. Досить раз побачити їх поруч, і ви більше не сплутаєте 1/2″ із 3/4″ — навіть з іншого кінця магазину:
Зовнішній діаметр зовнішньої різьби, мм. Пропорції відповідають реальним.
Як виміряти різьбу
Та сама різьба 1/2″ у трьох замірах. Правильний лише лівий — по вершинах витків біля торця деталі.
- Зовнішня різьба: штангенциркуль ззовні, по вершинах витків, далі — найближчий рядок таблиці.
- Внутрішня різьба: виміряйте внутрішній діаметр і додайте 2–3 мм, перш ніж шукати в таблиці (18,6 → 1/2″, 24,1 → 3/4″, 30,3 → 1″) — або просто приміряйте фітинг відомого розміру.
- Рахуйте нитки: позначте на різьбі 25,4 мм (1″) і полічіть витки. 14 витків → 1/2″ або 3/4″; 11 → 1″ і більше.
- Вагаєтеся між двома розмірами? Беріть більший: зношені витки міряються менше номіналу, але ніколи не більше.
Де промахуються з розміром
Чотири промахи, через які деталь купують на розмір мимо. Кожен лікується однією перевіркою:
ВР і ЗР

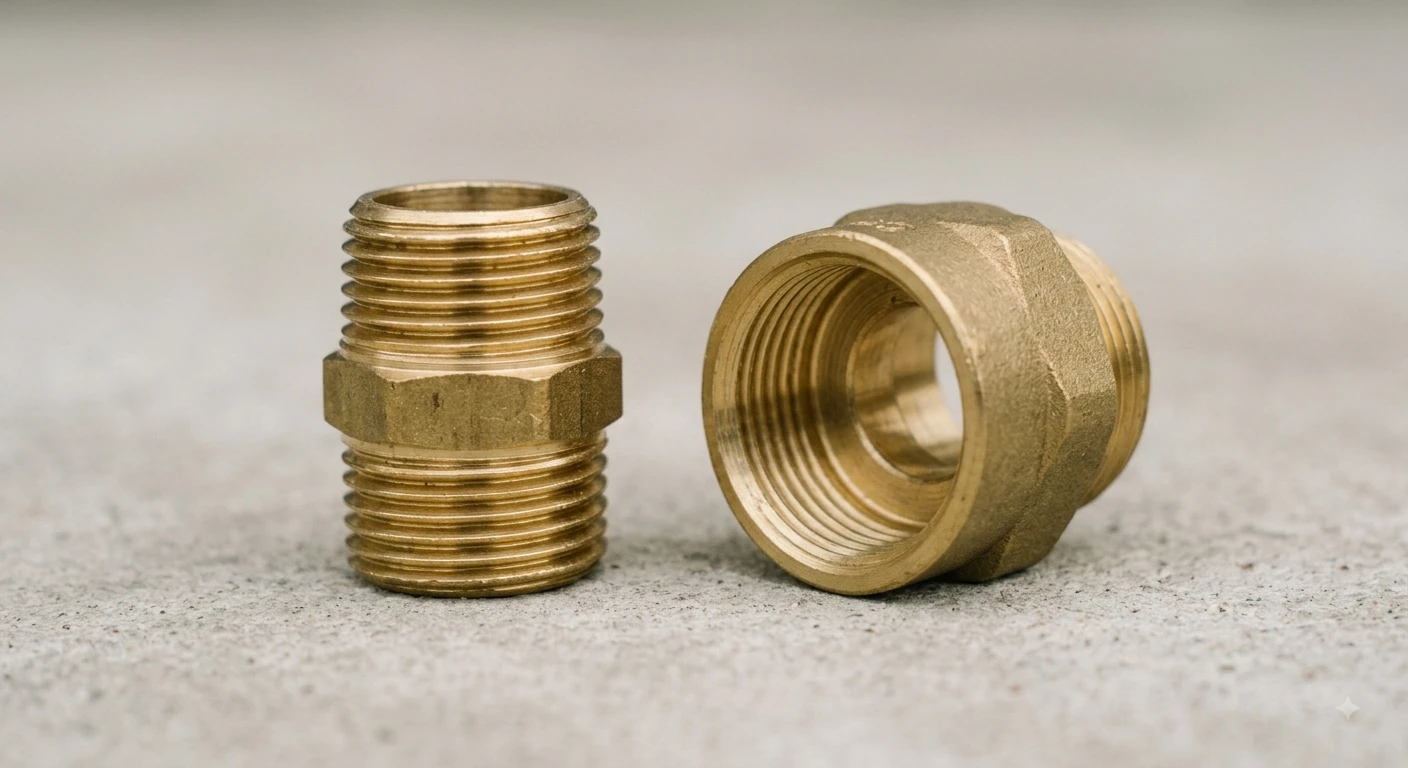

Зовнішня різьба (ЗР) нарізана ззовні деталі — у розмові її звуть «татом». Внутрішня (ВР) — всередині, це «мама». З'єднання — завжди пара «тато в маму». В каталогах і на цьому сайті: «кран кульовий 1″ ВР/ВР» — внутрішня різьба з обох кінців, «ніпель 1″ ЗР/ЗР» — зовнішня з обох.
Саме цю перевірку виконує наш конструктор: він не з'єднає два зовнішні кінці без муфти між ними і не «вкрутить» різьбу 3/4″ в 1/2″.
На цінниках, у каталогах і на самих деталях ті самі дві різьби називають по-різному. Це не різні типи — лише різні слова:

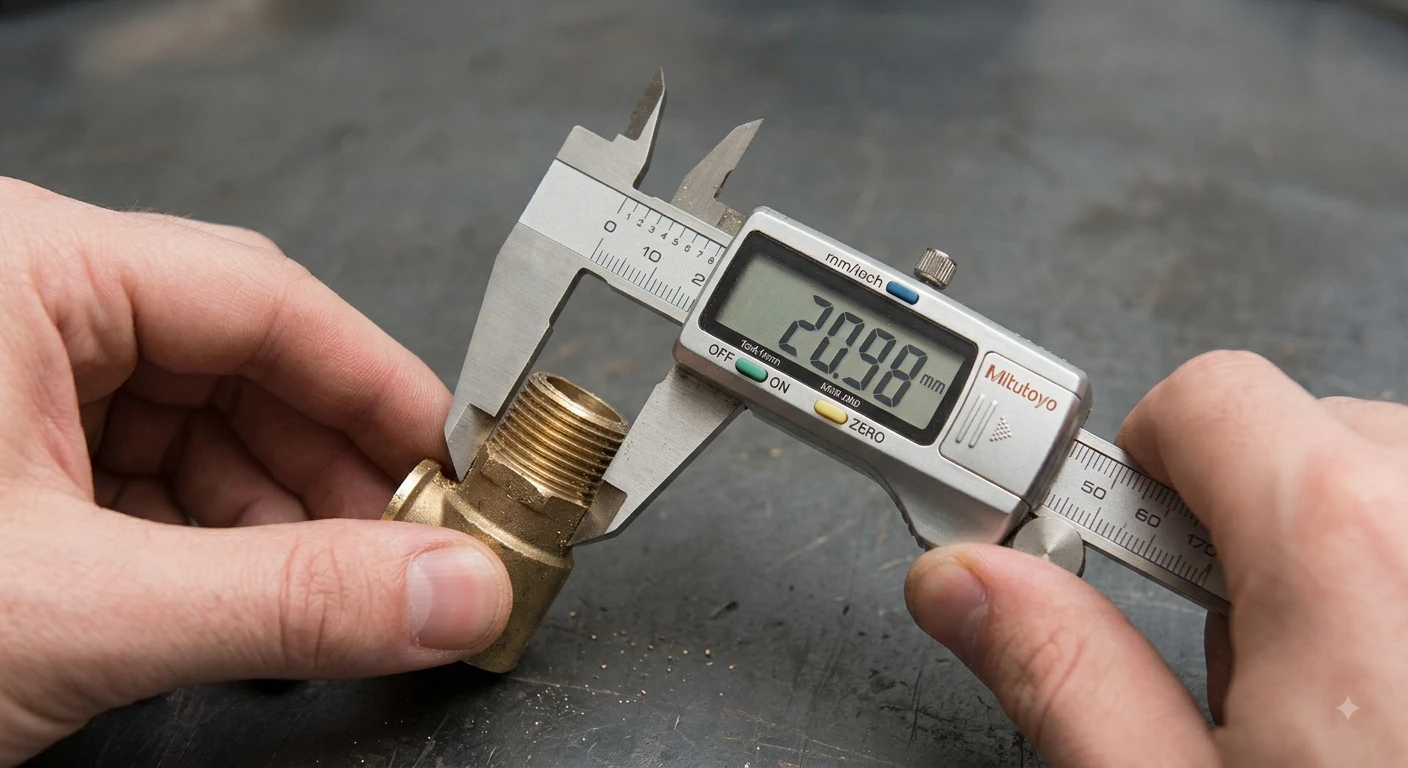

Штангенциркуль міряє зовнішню різьбу по вершинах витків: 21 мм → 1/2″. «Тато» завжди вкручується в «маму».
| Різьба ззовні — «тато» | Різьба всередині — «мама» |
|---|---|
| ЗР / НР / зовн. | ВР / вн. |
| зовнішня | внутрішня |
| M (male) | F (female) |
| AG (нім. Außengewinde) — на європейських фітингах | IG (нім. Innengewinde) |
Кожен рядок — та сама пара. «Кран 1/2 ВР/ЗР», «1/2″ F/M» і «мама-тато на півдюйма» — одна деталь під різними іменами.
Циліндрична та конічна
На побутових фітингах частіше циліндрична різьба (G): сама по собі вона не герметична, стик ущільнюють фум-стрічкою, льоном або анаеробним герметиком по зовнішній різьбі.
Конічна різьба (R) затягується в ущільнення: профіль затискає метал об метал, але ущільнювач усе одно наносять — він заповнює залишковий зазор по витках. Трапляється на кінцях сталевих труб і частині арматури. Конічний «тато» вкручується в циліндричну «маму» — ця пара штатна й герметична.
Пунктир — огинальна по вершинах витків: ліворуч паралельна, праворуч збіжна. Звідси й різний спосіб ущільнення.
Схожа, але чужа різьба
Найдорожча помилка — не сплутати 1/2″ із 3/4″ (це видно оком), а взяти різьбу іншої системи майже того ж діаметра. Така наживляється на пару обертів, а потім тече або зриває витки:
| Різьба | Де трапляється | На що схожа |
|---|---|---|
| М24×1,5 («24×19») | частина італійських колекторів і радіаторних вентилів; з «євроконусом» 3/4″ несумісна | майже 3/4″ (24 проти 26,4) |
| М22×1 | аератори змішувачів, частина душових шлангів | майже 1/2″ (21 проти 22) |
| NPT (американська) | імпортні компресори й техніка зі США | 1/2″ NPT — ті самі 14 ниток, але профіль 60°, а не 55°: іде два витки й клинить; в 1″ ще й крок інший |
| 3/4″ садова (GHT) | поливальні конектори | називається «3/4», але це не трубна G3/4 |
Латунню — трубна різьба, пунктиром — метрична. У масштабі 1:1 їх не розрізнити оком, а разом вони не працюють.
Ознака чужої різьби одна: від руки йде легко, потім різко стає. Своя перші два-три оберти йде рівно й без зусилля.
Чим ущільнювати різьбу
Чотири робочі варіанти — фум-стрічка, льон із пастою, анаеробний гель та ущільнювальна нитка. Коротко: фум — на чисті заводські різьби, які не доведеться довертати; льон або нитка — коли кран чи манометр треба виставити по місцю; анаероб — на метал «намертво». Докладний розбір із таблицею, напрямком намотки й типовими помилками — на окремій сторінці, тут його не повторюємо.
Хоч би що ви обрали, ущільнювач наносять лише на зовнішню різьбу і ніколи — на пласку прокладку американки.
Різьбу зірвало: що робити
Зірвана різьба — це коли витки зім'яті й деталь більше не тримає: крутиться далі упору або підтікає за будь-якої затяжки. Відновити її на місці майже ніколи не виходить, тому питання зводиться до того, що саме міняти.
| Де зірвало | Що можна зробити |
|---|---|
| На фітингу або крані | замінити деталь цілком — вона дешевша за будь-які спроби врятувати |
| На кінці сталевої труби | зрізати ділянку й нарізати нову різьбу плашкою або приварити згін |
| У внутрішній різьбі латунної деталі | прогнати мітчиком, якщо зім'ято один-два витки; за більшого — лише заміна |
| На трубі в стіні | наростити не можна: розкривати штробу й ставити новий відрізок із фітингом |
- Плашка й мітчик мають бути трубними (BSP), а не метричними: метричний інструмент того ж діаметра доламає різьбу остаточно.
- Різьбу нарізають плашкою того ж розміру, обов'язково зі змащенням і з вхідною фаскою на торці труби.
- Нарізати треба на довжину, яка реально ввійде в деталь: зайві витки нічого не тримають, а стінку послаблюють.
- Після нарізання зніміть задирки й продуйте трубу: стружка всередині доїде до змішувача й заб'є аератор.
- Не піддавайтеся спокусі «намотати побільше фуму на зірвану різьбу»: це теча через тиждень, а не ремонт.
Підказки
Короткі правила, що заощаджують поїздку в магазин і переробку стику.
Часті питання
Різьба 1/2 дюйма — це скільки міліметрів?
Зовнішній діаметр зовнішньої різьби 1/2″ — близько 21 мм, а не 12,7. Дюйм у назві дістався від умовного проходу сталевої труби й реального розміру різьби не описує. Далі за рядом: 3/4″ — 26,4 мм, 1″ — 33,2 мм.
Як відрізнити ВР від ЗР?
Зовнішня різьба (ЗР, «тато») нарізана ззовні деталі, внутрішня (ВР, «мама») — усередині. З'єднання завжди пара «тато в маму». У каталогах ті самі дві різьби пишуть як M/F або AG/IG — це не різні типи, лише різні слова.
Що робити, якщо різьбу зірвало?
На фітингу чи крані — міняти деталь цілком, вона дешевша за будь-які спроби врятувати. На кінці сталевої труби — зрізати ділянку й нарізати нову різьбу трубною (BSP) плашкою або приварити згін. Намотувати більше фуму на зім'яті витки марно: це протікання за тиждень.
