Чим зʼєднати — підбір деталі
Труби — за зовнішнім діаметром, тим самим числом, що надруковане на трубі.
Кран, колектор чи прилад — це різьба: внутрішня, якщо в неї вкручують, зовнішня, якщо це штуцер.
Збираєтесь потім розбирати — поставте замість глухого різьбового стику американку того самого розміру.
Дві системи зустрічаються тільки на різьбі
Деталі, яка впаює металопласт у ППР, не існує і не зʼявиться: одне вариться при 260 °C, інше обтискається вхолодну на штуцері. Будь-який перехід між системами влаштований однаково — кожна труба виходить своїм фітингом на різьбу, і різьби зустрічаються посередині.
Тому інструмент іноді відповідає двома деталями замість однієї. Це не занудство: однієї деталі, у якої з одного боку пайка ППР, а з іншого обтиск металопласту, немає в жодному каталозі.
| Система | Труба | На яку різьбу виходить |
|---|---|---|
| ППР | d20 | 1/2″ |
| ППР | d25 | 3/4″ |
| ППР | d32 | 1″ |
| ППР | d40 | 1 1/4″ |
| ППР | d50 | 1 1/2″ |
| ППР | d63 | 2″ |
| Металопласт | d16 | 1/2″ |
| Металопласт | d20 | 3/4″ |
| Металопласт | d26 | 3/4″ |
| Металопласт | d32 | 1″ |
| PEX | d16 | 1/2″ |
| PEX | d20 | 3/4″ |
| PEX | d25 | 1″ |
| Мідь | d15 | 1/2″ |
| Мідь | d22 | 3/4″ |
| Мідь | d28 | 1″ |
| ПНД | d20 | 1/2″ |
| ПНД | d25 | 3/4″ |
| ПНД | d32 | 1″ |
| ПНД | d40 | 1 1/4″ |
| ПНД | d50 | 1 1/2″ |
| ПНД | d63 | 2″ |
Права колонка — різьба, на яку цей розмір труби виходить серійно. Збіглися два числа — перехід в одну деталь на сторону; не збіглися — між ними стає перехідник.
Який вигляд мають ці деталі

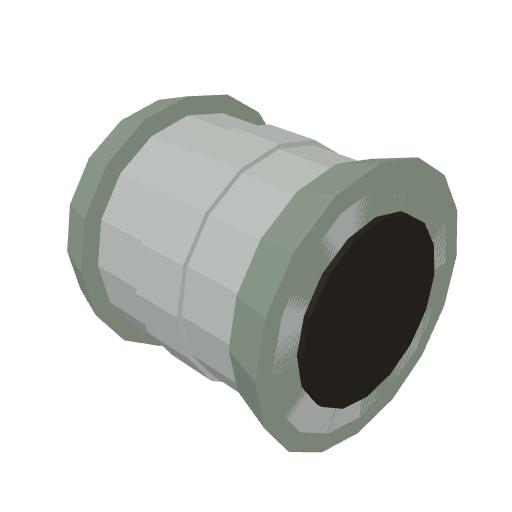

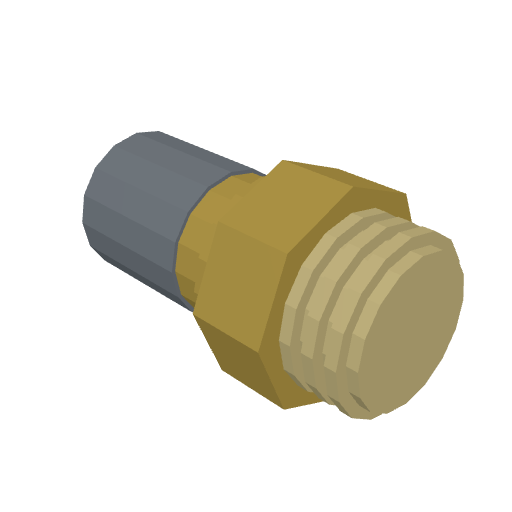

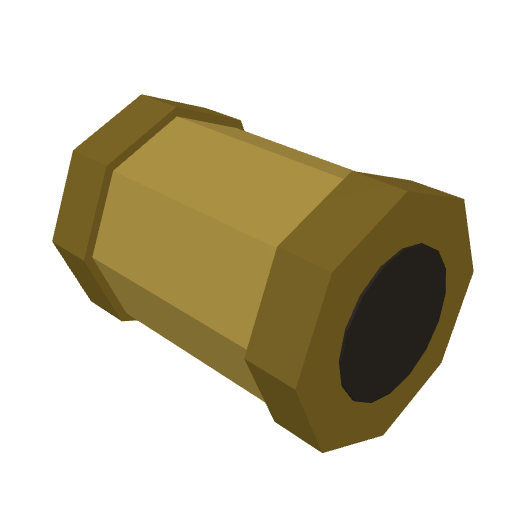

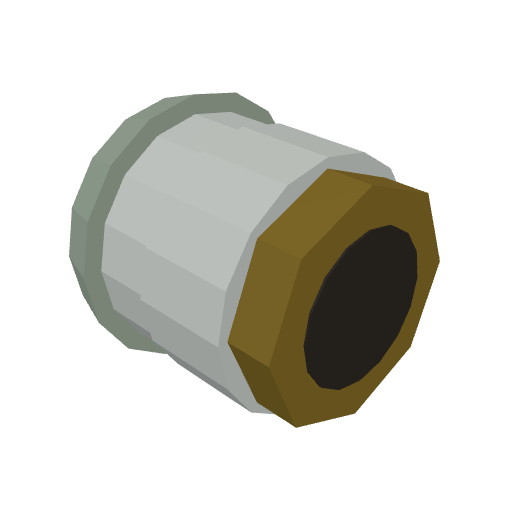

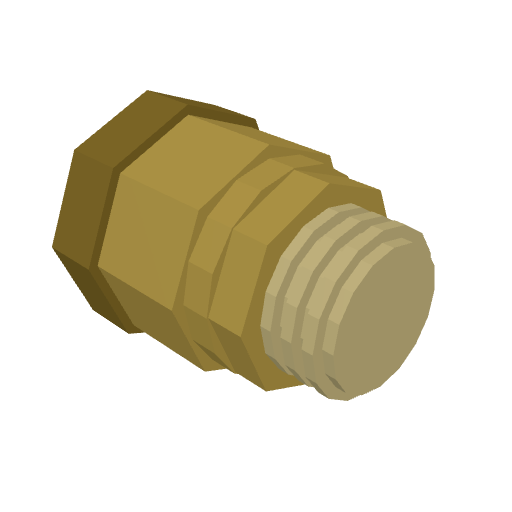

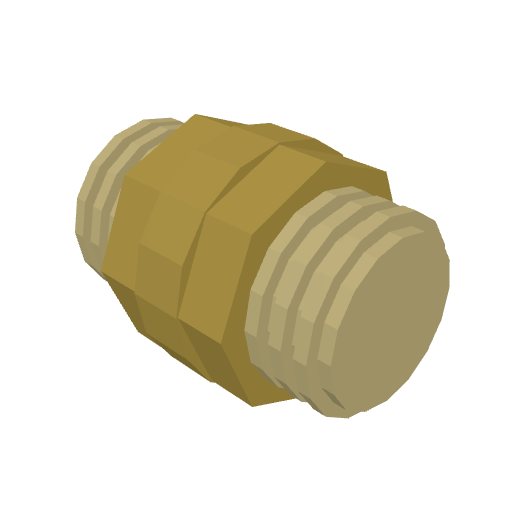

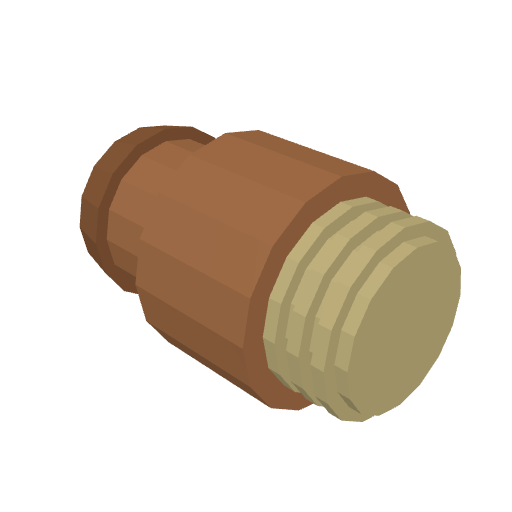

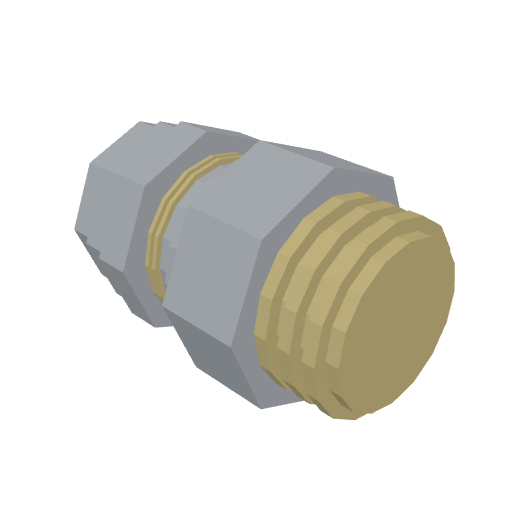

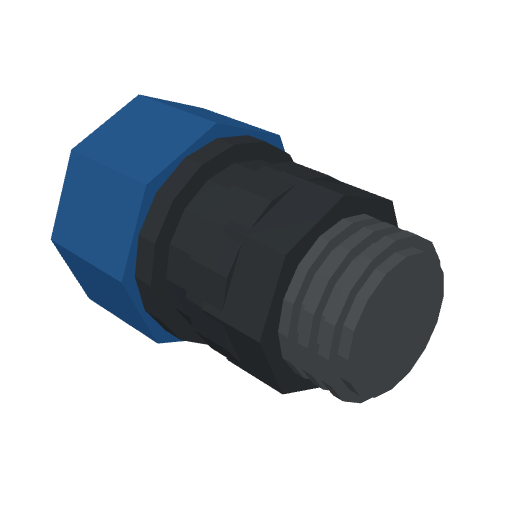

Нижче не малюнки. Кожен знімок — рендер деталі каталогу тим самим рушієм, яким конструктор малює свої плитки, тож у назви, яку видав інструмент, є форма, впізнавана на полиці.
Діаметри на знімках типові: деталі різняться формою, а вона від розміру не змінюється. Розмір питайте той, що названий у відповіді вище.

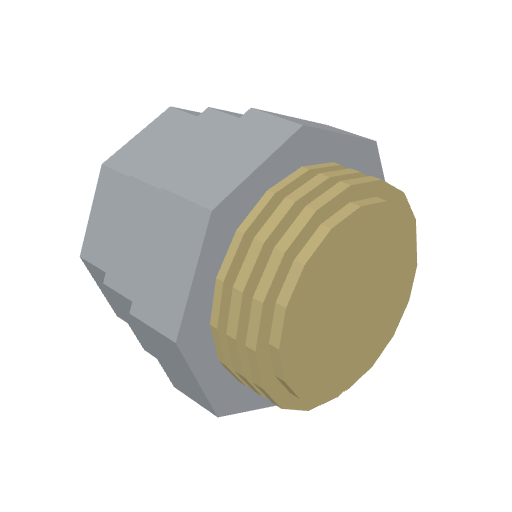

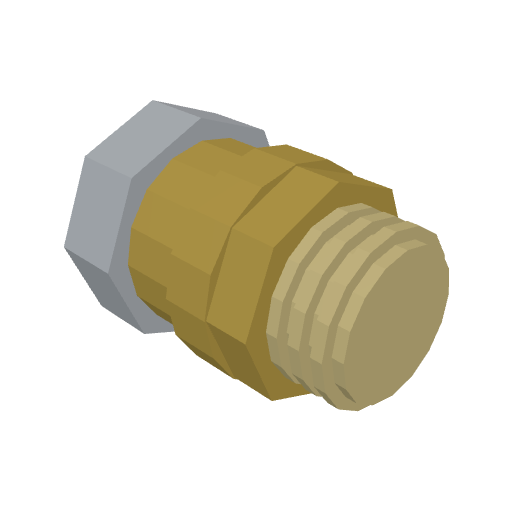

Останні дві — розбірні: американка, що розкручується без різу по трубі, і євроконус — та сама гайка, якою металопласт і PEX приходять до колектора.
Одна система, різні розміри

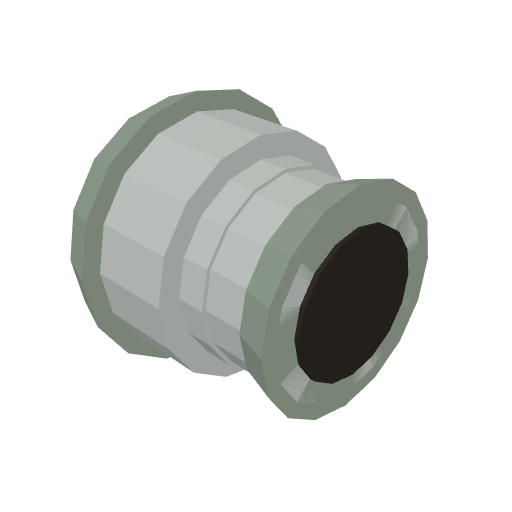

Усередині однієї системи відповідь коротка. Рівні діаметри — звичайна муфта, різні — перехідна, і розмір у її назві пишуть від більшого до меншого, рівно як надруковано на деталі: d32 × d25, а не навпаки.
Тільки перехід — не вільний вибір. Звузити гілку тому, що на полиці лежав фітинг d20, коштує напору на дальній точці, і назад він не повернеться.
Дві різьби, і жодна не крутиться
Різьба працює тільки в парі: одна зовнішня, одна внутрішня. Між двома зовнішніми потрібна зʼєднувальна муфта, між двома внутрішніми — бочонок. Інструмент називає обидві, бо в магазині спитають, що саме вам потрібно, а слова ці не взаємозамінні.
Якщо розміри до того ж різні, посередині стає перехідник: у нього внутрішня різьба під зовнішній кінець і зовнішня під внутрішній. Кран 3/4″ на трубі 1/2″ — це рівно той випадок.
Де стик залишити розбірним
Усе, що колись доведеться відкручувати — лічильник, фільтр, насос, бойлер, — заслуговує на американку замість глухого різьбового стику. Це одна зайва деталь і жодного різу по трубі, коли прилад піде на заміну.
Правило просте: якщо за стиком стоїть річ, що проживе менше за трубу, стик має розбиратися.
Часті питання
Як зʼєднати металопластикову трубу з поліпропіленовою?
Через різьбу, двома деталями: з боку поліпропілену — комбінована муфта ППР, з боку металопласту — обтискний перехідник, різьби скручуються між собою і ущільнюються. Однієї деталі на такий перехід не буває: системи зʼєднуються принципово різними способами.
Чим зʼєднати ПНД з поліпропіленом?
Через різьбу, двома деталями: на ПНД стає цанговий перехідник d32 × 1″ ЗР, на поліпропілен — комбінована муфта ППР d32 × 1″ ВР. Це найчастіший стик вводу води: з вулиці приходить ПНД, домом іде ППР, і міняються вони саме на цій парі.
Чим зʼєднати пластикову трубу з металевою?
Тим самим порядком: пластик виходить перехідником на різьбу, а різьба накручується на сталеву. Спершу звірте розміри різьб — труба ППР d25 виходить на 3/4″, і якщо сталева 1/2″, між ними знадобиться перехідник.
Як називається перехідник з 3/4 на 1/2?
Футорка, якщо з великого боку в неї внутрішня різьба, а з малого зовнішня. Якщо обидві внутрішні — це перехідна муфта, якщо обидві зовнішні — перехідний ніпель. Спершу обирають пару «стать різьби», потім розмір, — у цьому порядку й питає інструмент вище.
Чи можна зʼєднати труби без різьби?
Усередині однієї системи — так: муфта, впаяна, обтиснута чи напаяна просто на обидва кінці, і такий стик тече найрідше. Між двома різними системами — ні: різьба в них єдиний спільний кінець.
ППР 25 — на яку різьбу виходить?
На 3/4″. ППР 20 виходить на 1/2″, ППР 25 — на 3/4″, ППР 32 — на дюйм, решта ряду в таблиці вище. Що ці різьби міряють насправді, показує калькулятор дюймів.
